高压氮气过滤器压损过大?从孔径、流量到滤芯结构一次说清！

在高压氮气输送系统中，压损过大是一个容易被低估的问题。很多工程师在选型时主要关注过滤精度和耐压等级，等到系统投运后才发现：同样的气源压力，经过过滤器之后下游压力掉了一大截，流量怎么也上不去。有人以为是滤芯堵了，换一个新的，压损照旧。也有人索性把过滤器旁通掉，结果是下游设备因为颗粒污染频繁故障。

高压氮气过滤器的压损不是单一因素决定的。它和三个核心参数直接相关：滤芯的孔径(过滤精度)、系统流量与滤芯面积的匹配关系、以及滤芯的内部结构形态。下面从这三个维度逐一展开，说清楚它们各自如何影响压损，以及现场怎么把压损降下来。

一、孔径与压损的关系：不是越细越好

烧结金属过滤器的孔径决定了它能拦截多小的颗粒。孔径越小，过滤精度越高，但同时带来的问题是：气体通过滤芯时遇到的阻力也越大。这个关系不是线性的。当孔径从10微米降到1微米，同样流速下的压损大约会增加3到5倍;从1微米再降到0.01微米，压损又会翻几倍。

高压氮气系统的压力通常为10MPa到40MPa，在这个压力范围内，氮气的密度接近液体，粘性效应更加明显。气体分子与孔道壁面的摩擦损耗随压力升高而加剧。换句话说，同样的滤芯，在高压下使用比在低压下使用压损更大。如果选了一个远超实际需要的超高精度滤芯，比如0.003微米(3纳米)，而气源中的颗粒粒径主要在0.1微米以上，结果就是白白承受了高阻力，却没有带来任何额外的过滤收益。

一个比较务实的做法是：先分析气源的实际颗粒分布。对于高压氮气，大多数情况下颗粒污染物集中在0.1微米到5微米之间。来自管道焊渣、阀门密封磨损、储气罐锈蚀的颗粒往往在1微米以上。只有来自压缩机油雾凝聚或某些化学反应产生的亚微米气溶胶才需要0.01微米以下的过滤精度。如果工艺上没有特殊要求(比如半导体某些工序要求0.003微米)，选用0.1微米或1微米的烧结滤芯，压损会低很多，滤芯寿命也更长。

现场遇到压损过大时，可以做一个简单测试：换上同接口尺寸但精度低一级的滤芯，比如从0.01微米换成0.1微米，看看下游压力回升了多少。如果回升明显且过滤器下游的产品质量没有下降，说明原来选型确实偏高了。

二、流量与滤芯面积的匹配：面积不够，压损必然大

很多压损过大的案例，根源不在孔径，而在滤芯的总有效过滤面积太小。高压氮气系统的流量通常以Nm³/h表示，但实际体积流量随压力变化很大。同样质量流量下，压力越高，体积流量越小，通过滤芯的线速度相对较低。这个特性有时会给选型带来错觉：有人认为高压下体积流量小，所以滤芯可以选小一号。但忽略了高压下气体密度大、粘性增强的事实。实际压损计算中，阻力系数与流速平方成正比，与密度成正比。高压下密度大，即便流速降低，压损也不一定低。

更常见的问题是：设计时按平均流量选型，实际运行时峰值流量远超平均值。比如某氮气瓶充装站，平时充装流量为500Nm³/h，选了一个DN50接口的过滤器，压损在0.2MPa左右，可以接受。但到了高峰时段，压缩机全速运行，流量冲到800Nm³/h，同样的过滤器压损就升到了0.5MPa以上，下游充装速度明显变慢。这是因为压损随流量增加而非线性上升。

解决这类问题的方法有两个方向。一个是换用更大规格的滤壳和滤芯。把DN50换成DN80.有效过滤面积大约是原来的2.5倍，同样的800Nm³/h流量下，压损可以降到原来的四分之一左右。另一个方向是在同一规格下选用加长型滤芯。很多烧结过滤器厂家提供标准型和加长型两种滤芯，接口尺寸相同但长度增加50%到100%，面积相应增加，压损显著降低。

现场判断是否为面积不足，可以观察一个现象：如果过滤器初始压损(刚装上新滤芯时)就接近或超过了系统允许的最大值，或者随着流量增大压损急剧上升，基本可以判定面积偏小。这时候换更高精度的滤芯只会让情况更糟，应该加大过滤面积。

三、滤芯结构的影响：烧结工艺决定阻力特性

同样是316L不锈钢烧结滤芯，不同厂家的产品在相同孔径和相同面积下，压损可以相差30%以上。差别来自哪里?主要是烧结工艺控制的孔径均匀度和孔隙率。

理想的烧结滤芯，内部孔道应该均匀连通，没有大孔旁边挤着很多小孔的情况。如果孔径分布宽，气体就会优先走阻力小的大孔，造成局部流速过高，同时小孔区域几乎不参与过滤。这样一来，有效利用率下降，等效阻力升高。好的烧结工艺能把孔径偏差控制在±10%以内，差的工艺偏差可能超过±30%。

孔隙率是另一个关键指标。孔隙率指滤芯内部空隙体积占总体积的比例。孔隙率越高，同样厚度下气体通过越顺畅，压损越低。但孔隙率不能无限提高，否则机械强度下降，高压下滤芯可能变形或破裂。通常316L烧结滤芯的孔隙率在30%到50%之间。选型时可以问厂家要孔隙率数据，同等精度下孔隙率越高越好。

滤芯的结构形状也影响压损。常见的烧结滤芯有管状、折叠式圆盘状、以及异形结构。在高压氮气过滤中，管状滤芯最常用。但同样是管状，端盖的密封方式、内骨架的支撑结构、导流层的设计都会影响内部流场。好的设计会让气体从外向内或从内向外均匀通过整个滤芯表面，没有死区和短路区。差的滤芯内部可能有气流冲击点，局部阻力集中，压损偏高。

还有一个容易被忽视的点：滤壳内部流道的设计。高压氮气进入过滤器壳体后，需要从进口分配到滤芯外侧，再从滤芯内侧汇集到出口。这个过程中如果存在突扩、突缩、直角转弯或者狭窄通道，会产生额外的局部阻力。有些廉价过滤器只考虑了耐压，没有做流体优化，内部流道粗糙，附加压损甚至占到总压损的三分之一。合格的过滤器设计应使壳体的流动阻力远小于滤芯本身的阻力，这样才能让滤芯的性能充分发挥。

四、现场排查压损问题的操作步骤

当高压氮气过滤器实际压损超过设计预期时，按以下顺序排查比较有效。

第一步，测量清洁滤芯的初始压损。如果初始压损就偏高，说明选型(孔径或面积)或滤芯结构本身有问题。可以尝试换同规格但精度低一级的滤芯做对比。如果压损明显下降而过滤效果仍能满足，说明原来精度选高了。

第二步，计算实际流量是否超过滤芯的额定流量。将实际运行的最大瞬时流量与厂家提供的流量-压降曲线对照。如果实际流量曲线上的点落在额定流量范围之外，需要增加过滤面积。

第三步，检查滤芯是否已污染。如果初始压损正常，运行一段时间后逐步升高，属于正常污染累积。但如果是短期内急剧升高，应检查气源是否有水分或油雾。高压氮气中混入液态水时，滤芯会快速堵塞，压损陡升。这时需要在前端增加气液分离器或除雾器。

第四步，检查安装细节。滤芯与滤壳之间的密封圈如果没有压紧或位置偏移，气体可能绕过滤芯，但同时也会在泄漏处产生涡流，增加阻力。另外滤芯支撑网如果有变形，可能压迫滤芯本体，导致部分孔道压扁，局部阻力增大。

五、选择合适的高压氮气过滤器时需要注意的参数

●  综合以上分析，为高压氮气系统选择烧结过滤器时，建议同时关注以下几项指标：

●  工作压力范围：确保滤壳和滤芯的耐压至少为系统最高压力的1.5倍。

●  过滤精度：根据气源颗粒分布和工艺要求确定，不是越高越好。

●  有效过滤面积：宁可大一点，预留流量裕量。面积翻倍，压损降到四分之一。

●  初始压降：要求厂家提供在额定压力和额定流量下的实测值，而不是计算值。

●  材质：316L不锈钢是高压氮气的常见选择，兼顾耐压和耐腐蚀。

●  壳体流道设计：避免内部直角转弯或狭窄截面。

六、恒歌高压氮气过滤器在压损控制方面的设计

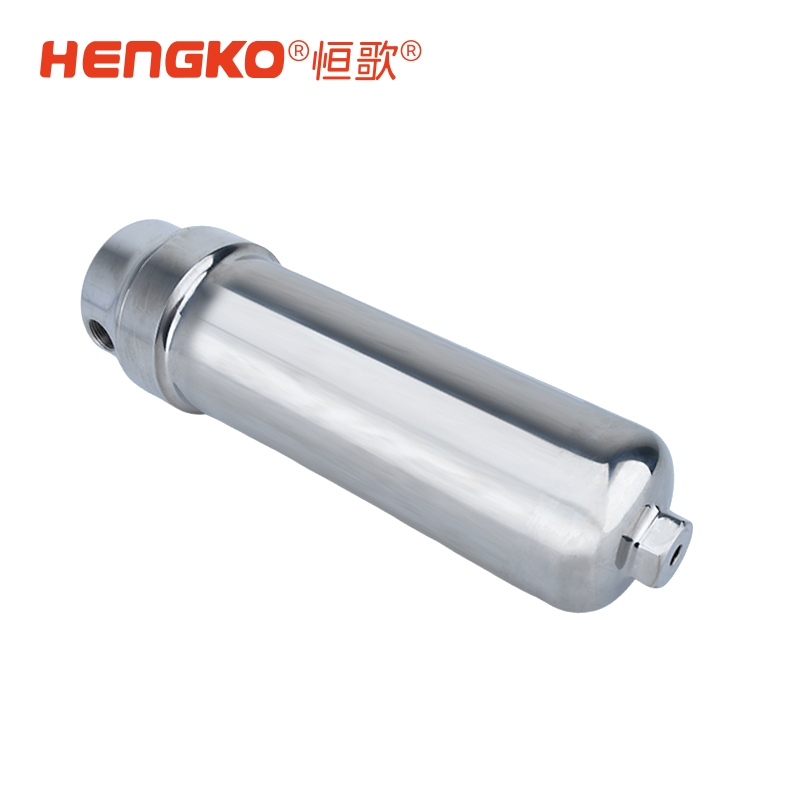

深圳恒歌针对高压氮气过滤器的压损问题，在产品设计阶段就进行了多项优化。恒歌的高压氮气过滤器整体采用316L不锈钢结构，滤芯同样为316L烧结材质，孔径覆盖3纳米到100微米的完整区间。用户可以根据实际气源洁净度选择最经济的精度，避免因精度冗余导致的额外压损。

在滤芯烧结工艺上，恒歌采用精确的粉末分级和温控烧结，使孔径均匀度控制在±10%以内。这种均匀的孔道结构确保了气体在整个滤芯表面均匀通过，不会出现局部气流集中或无效区域，同等精度和面积下初始压损比普通烧结滤芯降低15%至20%。

针对高压大流量工况，恒歌提供多种规格的滤芯长度和壳体尺寸，支持高通量、低阻力的配置。滤壳内部的进出气通道经过流体仿真优化，消除了突扩突缩结构，使得壳体本身的流动阻力小于滤芯阻力的10%，最大限度让压降集中在有效过滤环节上。

恒歌的每一只高压氮气过滤器出厂前均进行100%氨气检漏测试，确保在高压工况下无泄漏。同时过滤器可配置两阀、三阀或四阀组件，便于现场在不拆卸主管路的情况下进行滤芯更换或排污操作。对于出口气体纯度要求较高的场合，恒歌过滤器通过物理吸附与颗粒过滤相结合的方式，可在常温下去除H₂O、O₂、CO、CO₂及NMHC等杂质，出口气体各杂质含量小于5ppb。

如果现有高压氮气系统的压损问题长期得不到解决，恒歌可以提供现场工况评估和选型建议，包括流量-压降计算、滤芯精度推荐以及多级过滤方案的设计。通过合理配置孔径、面积和壳体结构，将过滤器的附加压损控制在系统可接受的范围内，同时保障下游设备的供气纯度与流量。
