在先进制程不断向 7nm、5nm、3nm 甚至更小节点推进的今天,影响半导体良率的因素已不再只是光刻和材料本身。
越来越多的晶圆厂在排查良率异常时发现:
—问题往往出在“看不见”的气体污染上。
高纯气体,作为半导体制造八大核心材料之一,其纯度控制能力,正在成为决定良率和稳定性的关键支撑。
一、半导体制造中,气体到底“难”在哪里?
在一条完整的半导体制造产线中,通常包含 400–500 道工艺步骤,其中约 50 种以上工艺气体被反复使用,广泛应用于:
● 干法蚀刻(Etching)
● 薄膜沉积(CVD / ALD)
● 氧化、扩散
● 离子注入
这些气体不仅种类多,而且普遍具有以下特征:
● 高纯度要求(6N–9N)
● 强腐蚀性 / 强反应活性
● 部分气体易燃、易爆、剧毒
● 在 3nm 及以下制程中,
气体中颗粒污染物的控制已进入 ppt(万亿分之一)级别,
任何微小杂质,都可能直接导致:
● 线宽失控
● 漏电流增加
● 电子迁移率下降
● 局部失效,批量报废
二、为什么“气体纯度”越来越难保障?
很多晶圆厂并非没有使用过滤设备,而是忽略了几个关键事实:
1️⃣ 气体本身很“干净”,污染往往来自系统内部
● 管道内壁微颗粒脱落
● 阀门、接头磨损
● 金属离子析出
● 微量水分、氧气残留
问题不是有没有过滤,而是过滤是否足够“半导体级”
2️⃣ 普通气动过滤器 ≠ 半导体超纯气体过滤器
常规工业或气动过滤器:
● 面向压缩空气
● 过滤精度通常在 μm 级
● 材料与结构无法满足电子特气要求
● 而半导体超纯气体过滤器:
● 面向电子特种气体
● 过滤精度进入 nm 级
● 对金属析出、颗粒释放有严格控制
三、半导体超纯气体过滤器的核心技术要求
要真正支撑高良率制造,过滤器必须同时满足以下条件:
✅ 超高过滤精度
典型过滤精度:10nm / 5nm / 3nm
有效拦截亚微米颗粒与金属污染物

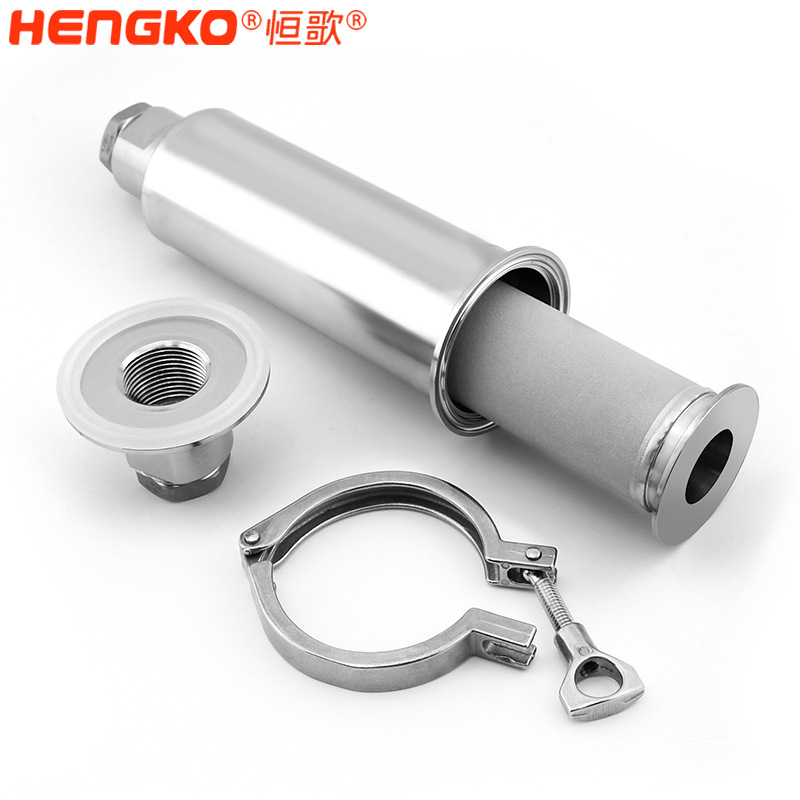

✅ 全不锈钢结构,低析出风险
● 采用高洁净级不锈钢材料
● 内表面电解抛光(EP),降低颗粒脱落与金属离子析出
✅ 适配多种电子特气
● 腐蚀性气体:HCl、BF₃、Cl₂
● 易燃易爆气体:H₂、PH₃、SiH₄
● 反应性气体:NH₃、WF₆ 等
✅ 安全与可靠性设计
● 抗腐蚀
● 抗自燃
● 长周期稳定运行,减少维护频次
四、不同工艺场景下,过滤方案如何选?
在实际应用中,过滤方案必须“因气而异”:
腐蚀性气体工艺段
→ 更关注材料兼容性与内表面处理
易燃易爆气体管路
→ 更关注结构强度与安全冗余设计
关键工艺前端(Point of Use)
→ 需要更高精度的终端过滤保障
这也是为什么,越来越多晶圆厂在关键工艺节点前,都会配置专用的不锈钢半导体气体过滤器,而非通用型气动过滤器。
五、过滤器,对良率和成本的真实影响
从实际应用反馈来看:
✔ 良品率波动明显收敛
✔ 异常批次减少
✔ 工艺稳定性提升
✔ 返工与报废成本下降
更重要的是:
稳定的气体纯度,是先进制程长期可复制的基础条件。
六、高良率背后,往往是“看不见”的基础能力
当制程进入纳米甚至原子级尺度,
半导体制造的竞争,已不仅是设备和工艺的竞争,
更是基础支撑系统能力的竞争。
半导体超纯气体过滤器,正是其中最容易被忽视,却最难被替代的一环。
