什么是VCR接头？VCR垫片与密封圈完整指南（2026年）！

首先，让我们简单了解一下什么是VCR接头。

VCR接头是精密设计的管路连接元件，广泛应用于高纯度和真空系统。这类专用接头旨在实现无泄漏的金属对金属密封，因此特别适用于必须最大限度减少污染的环境，例如半导体制造、实验室仪器和超高纯度(UHP)气体输送系统。

在本指南中，我们将全面探讨VCR接头，包括其定义、工作原理、垫片材料、主要应用以及为您的系统选择合适的组件的实用建议。无论您是工程师、技术员还是实验室专业人员，本文都将帮助您理解VCR接头对于维持系统完整性、实现可靠高性能运行的重要性。让我们开始吧。

一、VCR代表什么？

接头中的“VCR”一词代表“真空耦合辐射”(Vacuum Coupling Radial)。它最初由高纯度与真空元件领域的领先制造商Swagelok开发，旨在为高要求应用提供可靠、无泄漏的连接。尽管缩写与老式录像机相同，但VCR接头的用途截然不同——专为工业和实验室设计，而非娱乐用途。

VCR接头专为形成金属对金属密封而设计，可确保超低的泄漏率，并与高纯度气体及真空系统完全兼容。这一设计使其成为污染必须最小化、系统完整性至关重要的应用场景的理想选择。

了解VCR的含义有助于理解这些接头背后的工程原理，以及它们为何在半导体制造、洁净室实验室、色谱系统和氢气或超高纯度气体输送等行业中备受青睐。

二、什么是VCR接头？

VCR接头是一种精密设计的连接器，用于在高纯度与真空系统中连接管道或管件，同时保持超洁净、无泄漏的密封。与依赖O型片或螺纹密封剂的标准接头不同，VCR接头采用金属对金属密封，并配有一个可更换的垫圈，确保即使在极端条件下也能实现可靠耐用的连接。

1、VCR接头的关键特性

金属对金属密封：提供超低泄漏率，并消除了弹性体材料可能造成的污染风险。

耐高压与高温：适用于要求严苛的工业和实验室应用。

模块化设计：通常由公螺母、母接头体和金属垫圈组成，便于组装和更换。

标准化螺纹：与Swagelok VCR及其他高纯度管路系统兼容。

2、VCR接头为何重要？

VCR接头广泛应用于对纯度、可靠性和安全性要求极高的行业：

半导体制造：为工艺设备提供无污染的超高纯度气体。

实验室仪器：防止敏感分析系统发生泄漏。

真空系统：在研究及生产环境中维持真空密封。

氢气或特种气体系统：安全输送反应性或腐蚀性气体。

简而言之，VCR接头是工程师和技术人员在需要坚固、无泄漏解决方案的高纯度或真空关键应用中的首选。

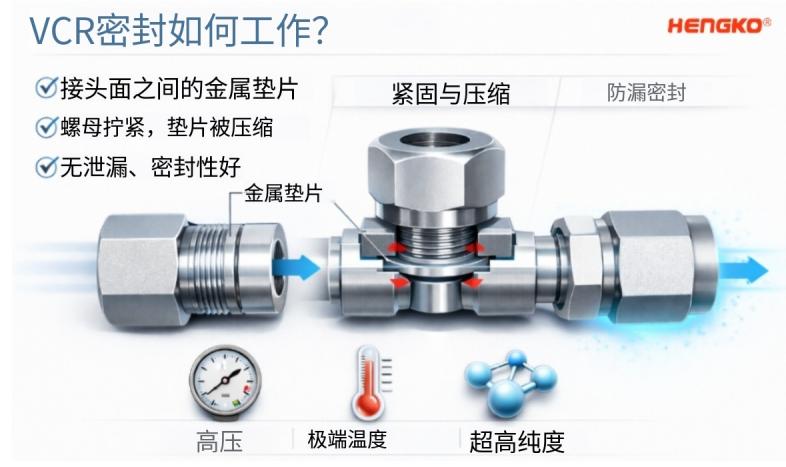

三、VCR密封是如何工作的？

VCR密封是VCR接头的核心，它提供无泄漏的金属对金属连接，能够承受高压、极端温度和超高纯度要求。与O型圈或弹性体密封不同，VCR接头依赖于一种“压紧密封”机制：通过紧固螺母，将一个薄金属垫片挤压在接头配合面之间，从而形成完美密封。

3.1. 金属对金属密封原理

金属垫片放置于公接头与母接头的配合面之间。

随着螺母拧紧，垫片会产生轻微变形(被压溃)，以填补金属表面的微观不规则处。

由此形成一个密封、防漏的连接，适用于真空、超纯气体或腐蚀性环境。

该密封系统可靠且性能可重复，使VCR接头非常适合关键系统。

3.2. 密封系统组件

公螺母：提供机械紧固力以压缩垫片。

母接头体：容纳管路连接并支撑垫片。

金属垫圈：根据应用需求，通常由不锈钢、镍或铜制成。

可选定位环：在组装过程中用于固定垫圈位置(某些设计中使用)。

3.3. 安装要点

扭矩必须适当：拧紧不足可能导致泄漏，过度拧紧则可能使垫圈过度变形。

务必确保接头面正确对中，以防损坏。

垫圈通常为一次性使用;每次拆卸连接后都应更换。

3.4. 这种密封为何至关重要？

消除了弹性体材料带来的污染风险。

提供超低泄漏率(在高纯度应用中通常低于 10⁻¹⁰ atm-cc/sec)。

在真空、洁净室和高压环境中维持系统完整性。

清晰理解VCR密封机制，对于确保高纯度或真空系统的正确安装及长期可靠性至关重要。

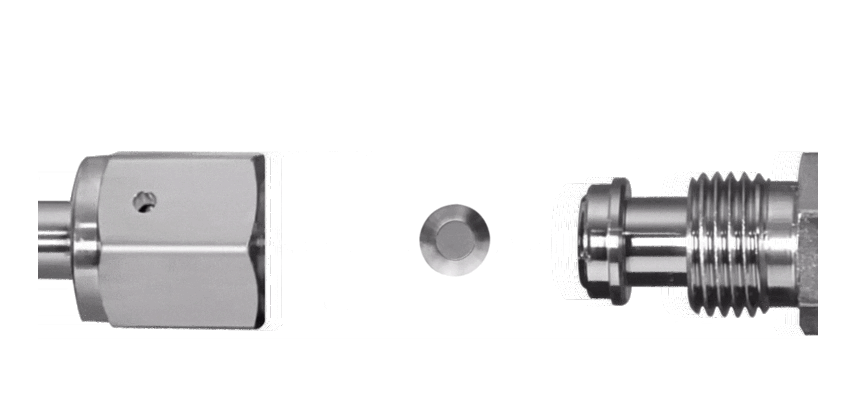

四、什么是VCR垫片？

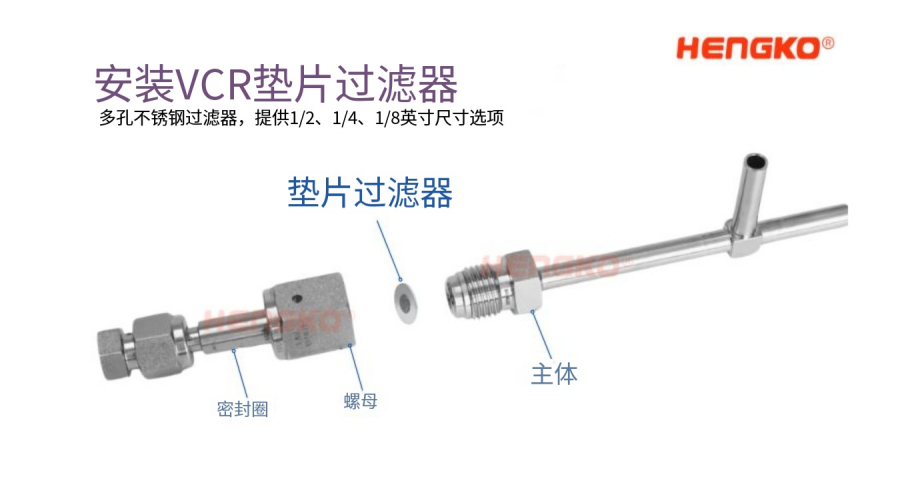

VCR垫片是VCR接头中的关键部件，负责建立可靠的金属对金属密封，从而确保高纯度与真空系统的无泄漏性能。垫片位于公接头与母接头的配合面之间，随着接头被拧紧，垫圈会发生轻微变形，形成一个能够承受高压、极端温度和超纯气体的密封层。在一些颗粒控制至关重要的应用中，VCR密封片滤网将精细过滤功能直接集成到密封界面，在一个紧凑的解决方案中同时提供安全密封和污染物防护。

1. 定义与功能

垫圈通常是由不锈钢、镍或铜制成的薄金属环。

当接头拧紧时，垫圈被“压溃”，填补微小间隙以防止泄漏。

其主要职责是维持系统完整性，确保污染物不会进入工艺流程。

2. 常见VCR垫片材料

3. 如何选择合适的垫片

选择合适的VCR垫圈取决于多个因素：

温度：某些金属(如镍、不锈钢)更能耐受高温。

压力：确保垫片能在系统工作压力下保持密封。

纯度要求：对于超高纯度系统，避免使用可能释放气体或产生污染的材料。

化学兼容性：对于侵蚀性气体，需选用耐腐蚀金属。

一次性使用与重复使用：大多数垫圈为一次性设计;拆卸后务必更换。

4. 垫片为何如此重要？

如果没有正确选择和安装VCR过滤垫片：

可能发生泄漏，带来污染或系统故障风险。

设备性能可能下降。

在处理反应性或加压气体时，可能存在安全隐患。

通过了解VCR垫圈的功能和材料选项，工程师和技术人员能够确保高纯度与真空系统实现可靠、无泄漏的运行。

五、VCR接头螺纹解析

VCR接头的螺纹是其设计中不可或缺的一部分，它确保了管道或仪表组件之间安全、防漏的连接。VCR接头采用标准化的外螺纹和内螺纹，可在无需密封剂或O型片的情况下，精确压缩金属垫圈。

1. 标准VCR螺纹尺寸

VCR接头有几种常见的螺纹尺寸，可根据管径和流量需求选择：

1/4英寸 —— 仪表和气体管线中最常见

3/8英寸 —— 适用于中等尺寸系统，流量需求较高

1/2英寸 —— 适用于更大管径、高流量应用

3/4英寸 —— 较不常见，用于专用的大容量系统

这些螺纹通常采用统一国家细牙螺纹(UNF/UN)标准，确保与Swagelok及其他高纯度接头的兼容性。

2. 螺纹特性

右旋螺纹：标准拧紧方向

精密加工：确保垫圈压缩均匀和无泄漏性能

无需螺纹密封剂：金属垫圈提供实际密封;螺纹仅提供机械支撑

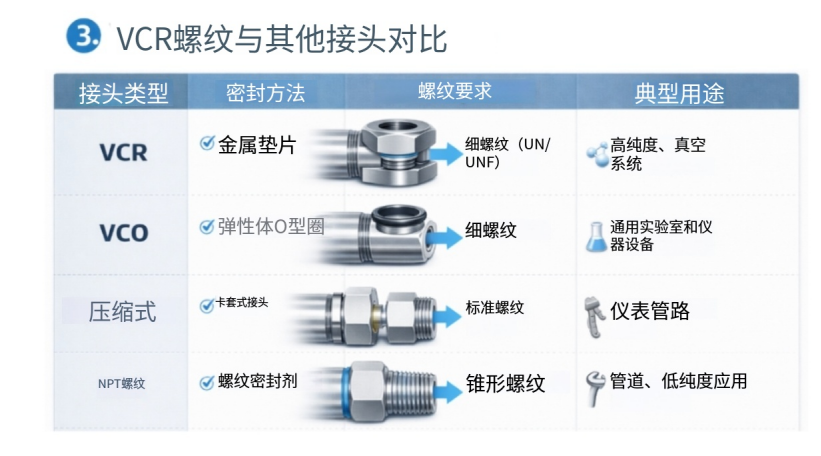

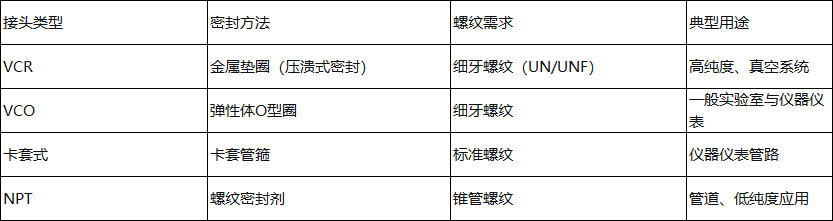

3. VCR螺纹与其他接头类型的区别

4. 螺纹为何重要？

正确的螺纹啮合确保了：

垫片得到适当压缩，实现无泄漏密封

组装和拆卸简便且无损

与标准化管件和设备兼容

了解VCR螺纹对于为您的系统选择合适接头，以及避免在高纯度或真空应用中出现泄漏或机械故障至关重要。

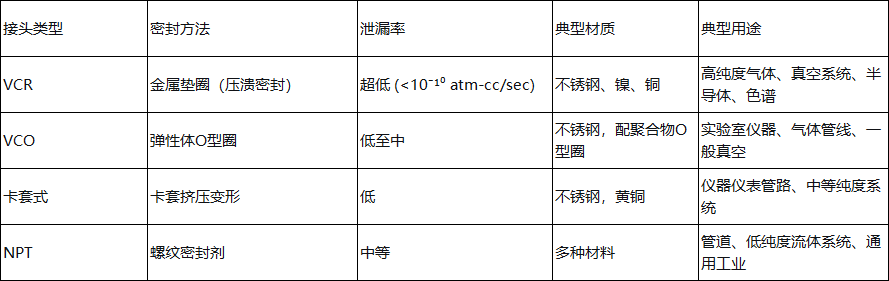

5、VCR与其他接头的对比

了解VCR接头与其他常见管路和仪表连接器的区别，有助于工程师为高纯度、真空或实验室应用选择合适的组件。下表总结了主要区别：

六、核心要点

VCR接头凭借其金属对金属密封，提供了最高的纯度和无泄漏可靠性。

VCO接头适用于要求较低的应用，但其依赖弹性密封件。

卡套式接头通用性强，但可能无法满足超高纯度或真空要求。

NPT接头在管道中很常见，但不适用于高纯度或真空应用。

此对比有助于系统设计者快速识别哪种接头符合其性能与纯度要求，从而降低泄漏、污染或系统故障的风险。

七、VCR接头的典型应用场景

VCR接头专为高纯度、真空和关键气体系统设计，因此在多个对可靠性、无泄漏性能和污染控制有严格要求的行业中成为首选。

1. 半导体制造

向晶圆厂和工艺设备输送超高纯度气体。

在洁净室环境中确保无污染的连接。

常见应用：化学气相沉积、光刻、晶圆加工生产线。

2. 实验室仪器

用于色谱系统、质谱仪、真空腔体等分析仪器。

为气体或液体提供可靠、无泄漏的连接，确保测量准确和系统完整。

3. 真空系统

在研究实验室、研发设施和工业真空管线中至关重要。

在高真空条件下保持密封，即使微小泄漏也可能影响整个工艺。

4. 氢气及特种气体系统

在工业和实验室应用中安全输送反应性或腐蚀性气体。

金属对金属密封可最大限度地降低泄漏、污染或发生危险事件的风险。

5. 其他高纯度应用

制药和生物技术生产线

燃料电池与氢气研究

超洁净流体输送系统

在纯度、安全性和可靠性至关重要的场合，VCR接头是理想选择。其金属垫圈密封设计使其成为要求超低泄漏率和稳定性能的高要求应用中的首选。

八、VCR接头在当今的重要性

VCR接头因其可靠性、无泄漏性能以及与高要求应用的兼容性，至今仍是现代高纯度和真空系统中的关键组件。即使新技术不断涌现，VCR接头的精确性和耐用性确保了它们在系统完整性与污染控制不容妥协的行业中，依然被广泛应用。

1. 高纯度系统的可靠性保障

金属对金属密封消除了可能影响半导体工厂、实验室仪器和超高纯度气体管线的泄漏。

与弹性体密封不同，VCR接头能在极端温度、高压和腐蚀性环境中保持长期稳定性。

2. 真空与超高纯度应用的必需品

高真空和超高纯度系统需要能够防止微小泄漏的接头。

VCR接头提供超低泄漏率，确保了研究、工业及洁净室环境中关键系统的性能与安全。

3. 支持现代产业

半导体制造：确保向生产工具输送无缺陷的气体。

制药和生物技术：支持无菌、无污染的工艺过程。

氢气及特种气体系统：实现反应性和腐蚀性气体的安全处理。

色谱与分析实验室：保护敏感仪器免受污染。

4. 工程师青睐VCR接头的原因

标准螺纹便于安装。

连接稳定且防漏。

可根据特定化学性质、温度或压力需求，灵活选用不同金属垫圈。

使用寿命长，且关键连接处采用一次性垫圈，维护简单。

VCR接头不仅仅是传统部件，它们对于当今高精度、高纯度系统至关重要，并将在性能、安全与污染控制至关重要的工业领域持续发挥关键作用。

九、常见问题解答（关于VCR接头）

1. VCR在接头中代表什么？

VCR代表“真空耦合辐射”。它是一种精密的连接方式，旨在为高纯度和真空系统提供金属对金属的无泄漏密封。VCR接头广泛应用于实验室、半导体制造和超高纯度气体输送系统。

2. 什么是VCR密封圈？

VCR密封圈是一个金属垫圈，置于VCR接头的公、母配合面之间。拧紧后，垫圈会被轻微压溃，形成一个适用于高压、高温和超纯度环境的密封、防漏连接。

3. “VCR”在Swagelok产品中意味着什么？

在Swagelok的接头产品中，VCR指的是其标准化的高纯度接头系列，这些接头使用金属垫片以确保可靠密封。这些产品因极低的泄漏率以及与真空、半导体和实验室系统的兼容性而被广泛认可。

4. 什么是VCR螺纹？

VCR螺纹是一种精密的UN/UNF螺纹，设计用于压缩垫圈而无需额外密封剂。VCR螺纹确保了正确的对中和扭矩，从而在关键系统中实现无泄漏的金属对金属密封。

5. VCR接头可以重复使用吗？

VCR接头本体(螺母和接头体)通常可以重复使用，但其中的金属垫圈通常为一次性使用。重复使用已被压溃的垫圈可能会破坏密封并导致泄漏，因此拆卸后务必更换新垫圈。

6. 现在还能买到VCR接头吗？

是的，像Swagelok、恒歌以及其他高纯度配件供应商仍在广泛提供VCR接头。它们对于现代高纯度、真空和实验室系统至关重要。

7. 为什么叫VCR？

该名称源于其最初的设计用途：“真空耦合辐射”，反映了其为真空和高纯度气体连接而进行的设计。它与家用录像机无关，尽管缩写相同。

结论

VCR接头和垫圈通过可靠、无泄漏的金属对金属密封，为高纯度、真空和实验室系统提供了坚实保障。了解其设计、材料和螺纹特性，有助于确保在高要求的应用中实现安全、无污染的运行。
